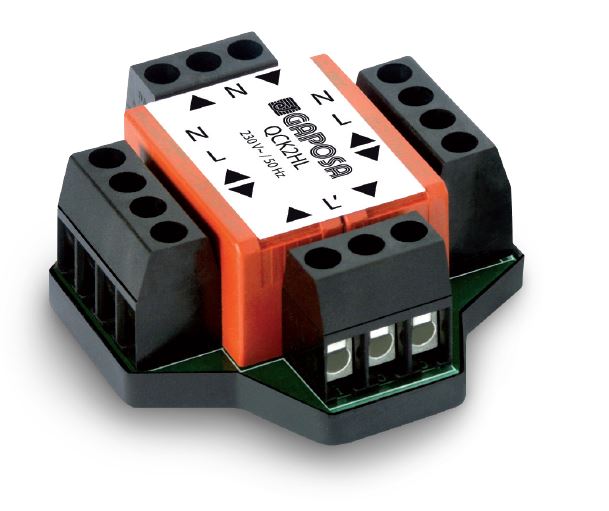

Relais pour 1 ou 2 moteurs points de commande multiples pour groupage de moteurs de volets roulants

Caractéristiques Techniques :

• Tension d’alimentation : 230V, 50Hz, +/-10%, neutre nécessaire
• Tension de commande : 230V, 50Hz, +/-10%
• Intensité absorbée : 10mA en alimentation en relais
• Puissance de commutation : μ 6A, 250 V AC, charge du moteur 750VA maximum, uniquement pour moteurs de volets roulants de 230 V avec commutateurs pour les positions finales
• Température ambiante admissible : 0-60 °C
• Boes vis : massives, 2x1,5mm², 1x2,5mm²; flexibles 1,5mm²
• Mesures : B 49 x H 52 x T 22 mm
• Pose : dans un boîtier à commutateur profond ou un boîtier de dérivation

• QCM2K est un relais pour la commande centralisée qui peut être utilisé pour différentes combinaisons: pour créer de simples commandes groupées divisées en groupes individuels ou en sous-groupes contrôlés de manière centralisée. Pour chaque sous-groupe un relais supplémentaire est nécessaire. Le relais a un inter-bloque électrique qui interrompt l’alimentation aux deux sens de rotation et le circuit de commande est complètement séparé de celui de l’alimentation. Un module simple pour des systèmes complexes.
